光刻胶 + 超声波雾化喷涂，推动微纳制造进阶

一、光刻胶：微纳制造里的核心 “图形模板”

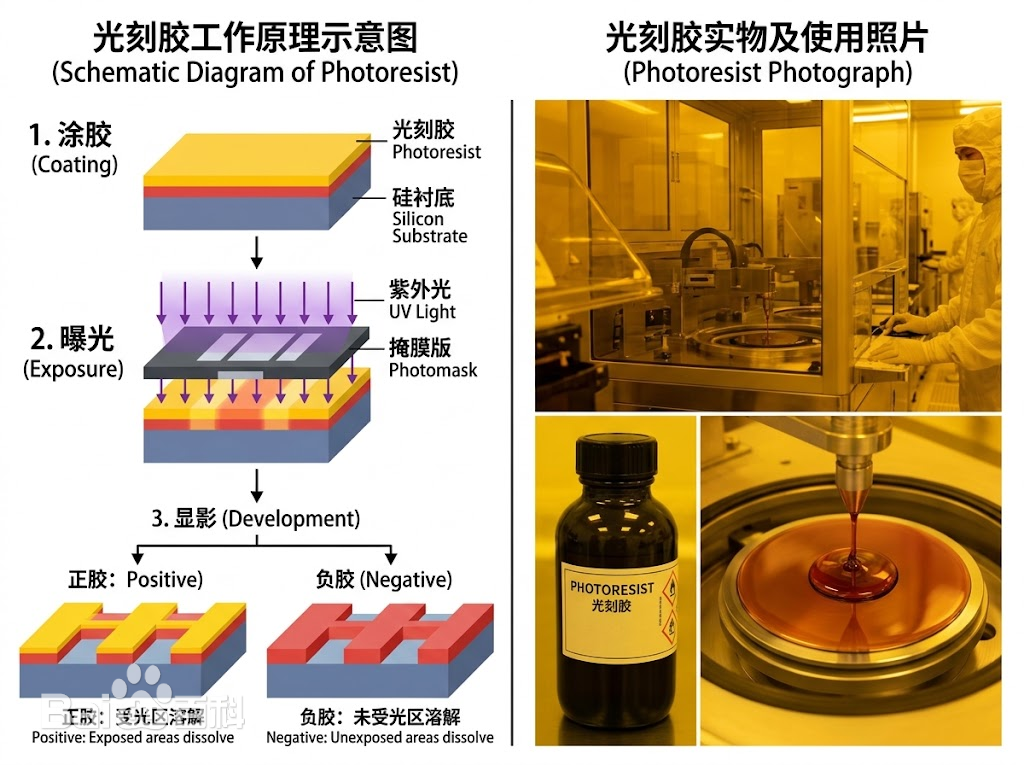

光刻，是半导体、MEMS、微流控、先进封装器件制造的核心工序。而光刻胶，又称光致抗蚀剂，一种对特定波段紫外光敏感的高分子材料，是微纳制造的临时 “模板 / 掩膜”。将光刻胶均匀涂覆在晶圆 / 基材表面，通过掩膜版进行紫外曝光后，被光照区域（正胶 / 负胶反应不同）发生化学性质改变，再经过显影液冲洗，即可在基材表面复刻出设计好的微米 / 纳米级精细图案。

后续刻蚀、沉积等工序，会以光刻胶形成的图案作为保护层，光刻胶保留的区域，基材会被保护；光刻胶被冲洗掉的区域，基材将被刻蚀加工。光刻胶是微纳加工的 “临时掩膜”，决定了芯片、MEMS 器件的图形精度与良率。

二、超声波雾化喷涂光刻胶：原理区别于旋涂

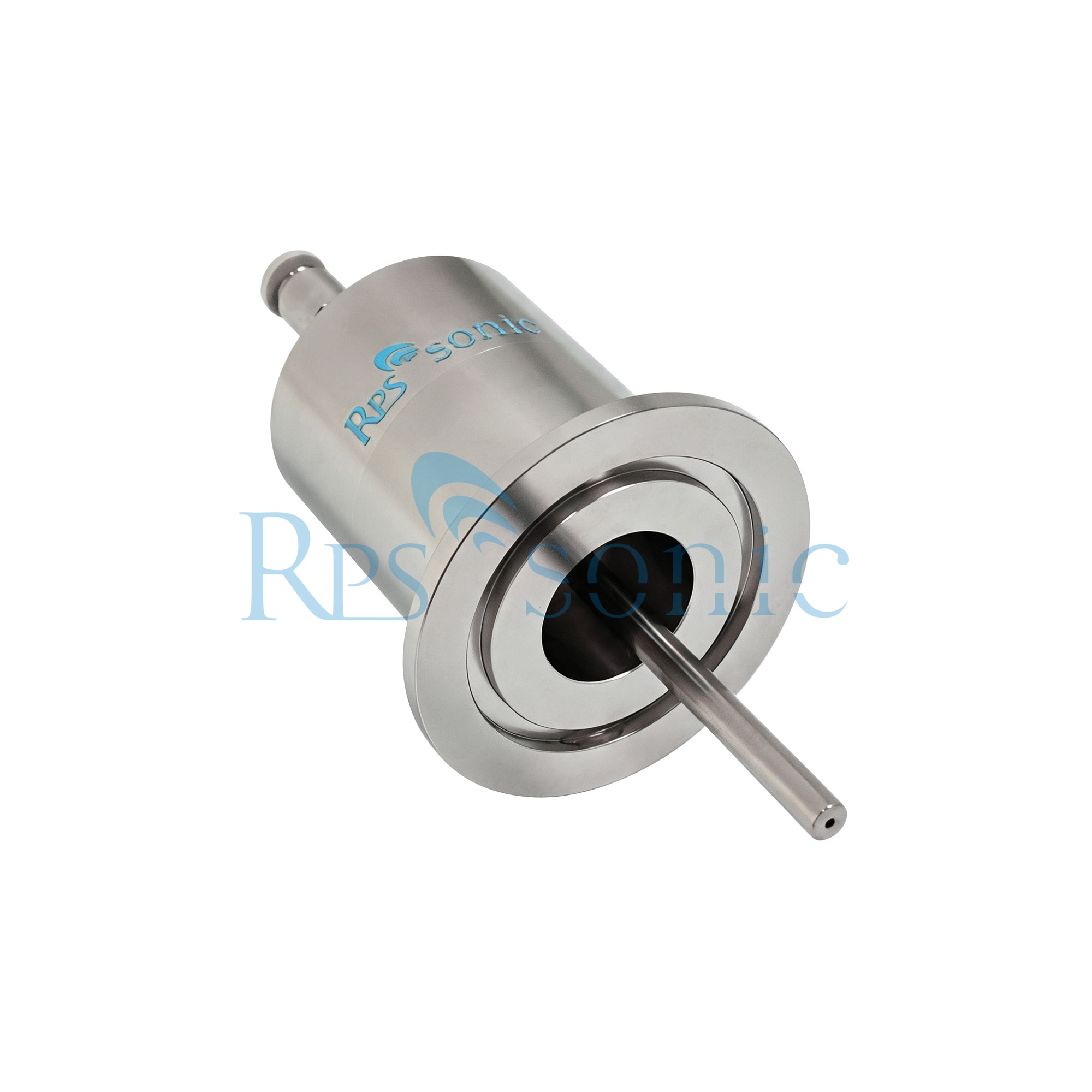

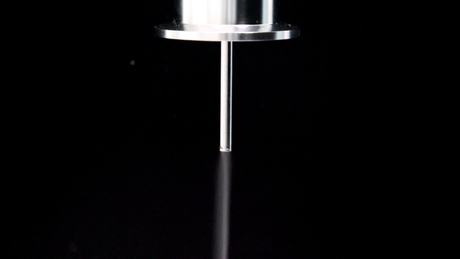

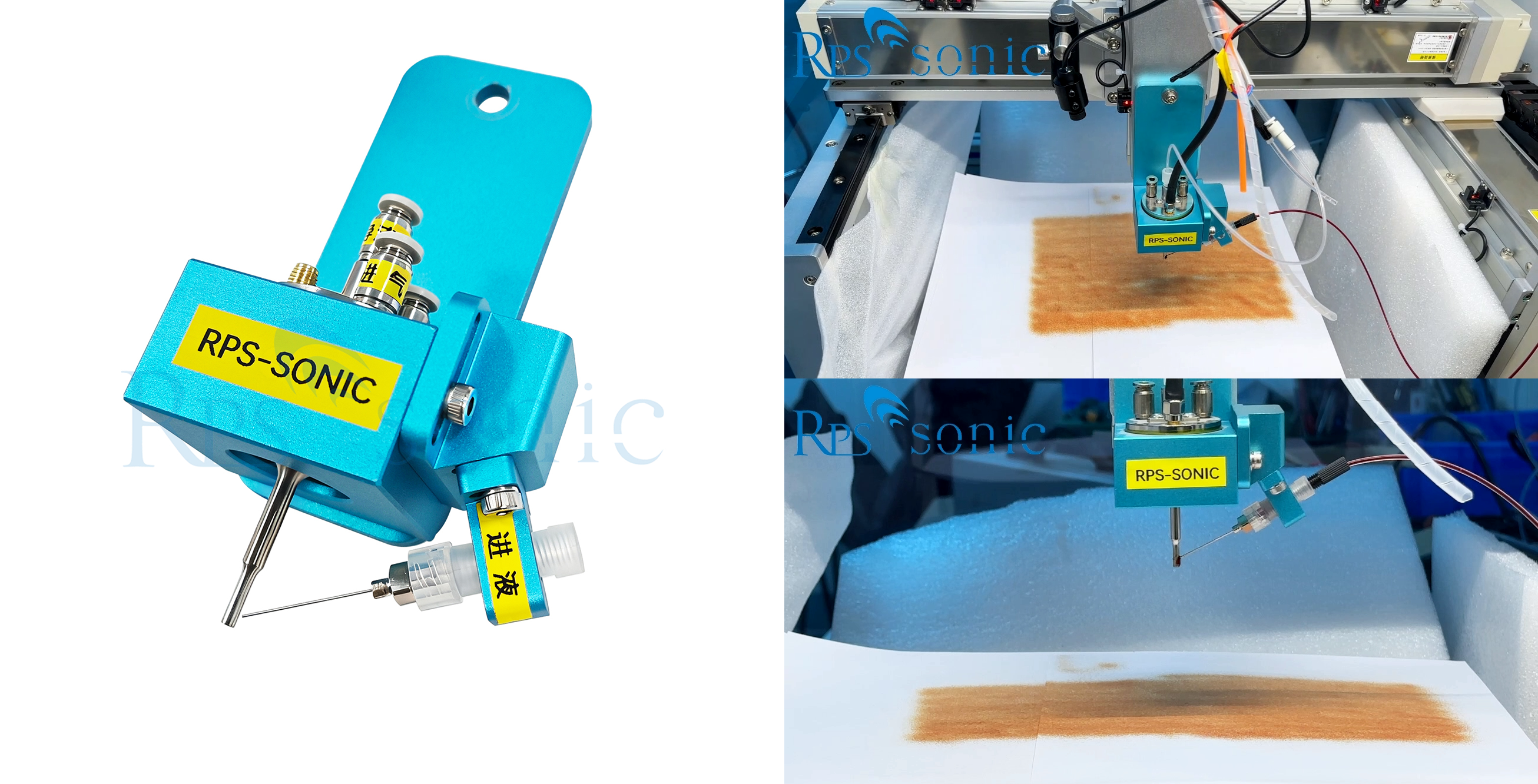

超声波雾化喷涂不依靠离心力，核心是压电换能器高频振动，将光刻胶液体在喷嘴端面震碎成粒径分布极窄的微米级均匀微液滴，再依靠低压载气平缓输送，多角度轻柔沉降在基材表面完成成膜。

重点区分：普通压力雾化喷嘴靠高压冲击打散液体，液滴大小不均，易产生卫星滴、飞溅，容易引入颗粒污染；而超声波雾化依靠表面波共振雾化，液滴粒径均匀，属于 “软沉积”，不会冲击破坏基底上已有的微结构。

整套工艺和传统光刻流程完全兼容，无需大幅改造原有光刻产线。 可通过调整超声功率、喷嘴移动速度、载气流量、喷涂层数，准确调控光刻胶膜厚，可覆盖从几十纳米超薄胶到几十微米厚胶的宽区间，薄胶用于精细图形，厚胶适配 MEMS 高深宽比结构。

三、超声波雾化喷涂光刻胶核心优势（三维结构 + 量产经济性）

1. 三维微结构台阶覆盖率大幅提升，解决旋涂死角问题

这是超声喷涂的核心差异化价值。 细密微液滴可从多个方向进入深沟槽、盲孔、硅通孔的侧壁与底部，在平面、侧壁、沟槽底部形成相对均匀的光刻胶薄膜。针对高深宽比结构，覆盖率更高，避免旋涂工艺侧壁无胶、沟槽底部堆积的现象，保障曝光后侧壁图形垂直完整，非常适

结语

从平面芯片走向三维集成，微纳器件结构越来越复杂，光刻胶涂布工艺正在迎来多元化时代。 超声波雾化喷涂凭借独特的软沉积雾化机理，攻克三维微结构涂胶瓶颈，同时大幅降低光刻胶耗材消耗，正在先进封装、微光学领域持续完成工艺验证与量产导入。

合微流控芯片、功率器件结构化晶圆工艺。

2. 光刻胶利用率大幅提升，降低昂贵耗材成本

旋涂工艺光刻胶利用率极低，绝大多数被离心甩出。 超声雾化喷涂是定向沉积，材料利用率可达 80%~95%，量产场景光刻胶消耗量大大节省。光刻胶属于高价值半导体耗材，长期大批量生产，成本优势会持续放大。

3. 无高速旋转，保护轻薄 / 脆性基底

旋涂需要晶圆高速旋转，晶圆、陶瓷、玻璃、柔性薄膜容易发生翘曲、微裂纹。 超声雾化属于非接触、低压沉积，基材无需高速转动，无机械应力，适配晶圆、脆性陶瓷基底、曲面光学元件等旋涂无法加工的基材。同时可支持大面积面板级封装的光刻胶涂布，突破单片圆形晶圆限制。

4. 喷嘴自清洁，降低颗粒污染风险

超声波雾化喷嘴持续高频振动，光刻胶不易在喷嘴口干结堵塞，相比压力喷嘴，减少喷嘴频繁堵塞带来的颗粒污染与停机维护，适配洁净室量产环境。

5. 工艺窗口宽，兼顾薄胶、厚胶多种光刻胶体系

可兼容多种光刻胶，多层交叉喷涂方式，可循序渐进堆叠厚胶膜层，减少单次厚涂带来的溶剂挥发不均、针孔问题，在厚胶工艺中优势显著，满足 MEMS、微透镜阵列、射频陶瓷器件的厚胶光刻需求。

四、客观边界：需结合实际情况应用

超声波雾化喷涂的定位不是全盘替代，而是旋涂的有力补充方案，主攻旋涂难以胜任的基材场景，丰富光刻胶涂布工艺选择。 工艺落地时，需要针对光刻胶黏度、溶剂挥发速率、基材温度做参数调整，优化液滴沉降与流平，才能稳定达到光刻图形精度要求。

结语

从平面芯片走向三维集成，微纳器件结构越来越复杂，光刻胶涂布工艺正在迎来多元化时代。 超声波雾化喷涂凭借独特的软沉积雾化机理，攻克三维微结构涂胶瓶颈，同时大幅降低光刻胶耗材消耗，正在先进封装、微光学领域持续完成工艺验证与量产导入。
