在精密镀膜、新能源、半导体、医疗、光电等高端制造领域，超声波雾化喷涂早已成为替代传统气压喷涂的优选工艺。
整套雾化设备的重要组成部分——超声波雾化喷嘴，不同喷嘴的结构、雾型、适配场景差异极大，喷嘴类型没选好，设备也无法呈现出均匀、合格的涂层。

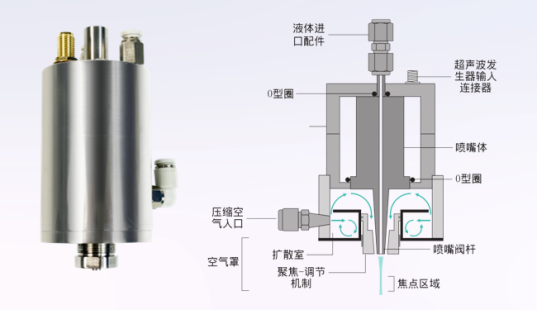

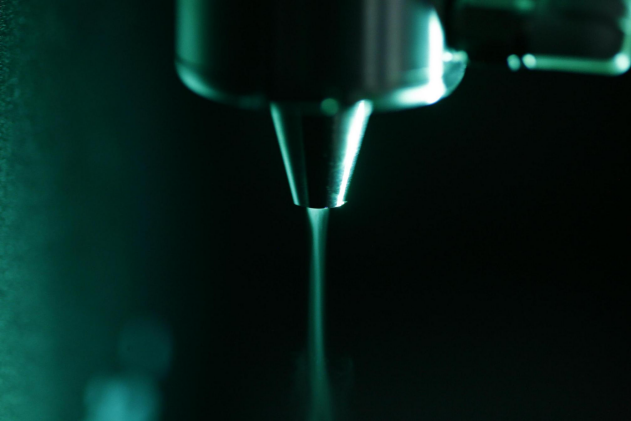

核心作用：压缩聚拢雾束，形成小直径窄喷雾区域，实现小范围、高精度选择性涂覆。
核心特点：喷幅极小，可达毫米级定位精度；配套成型气流向内收拢，雾滴集中、侧向飘散极少；适配微量液体、贵重浆料，几乎无材料浪费，涂层边界清晰、无溢涂。
适用场景：医疗药物支架、球囊涂层、PCB选择性助焊剂喷涂、传感器微小区域镀膜、燃料电池单点涂覆、微流控芯片等高精度局部加工场景。

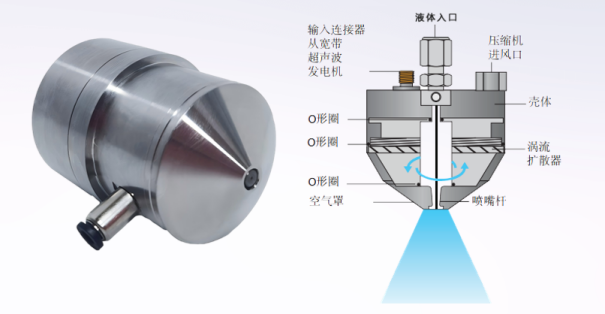

核心作用：通过内部涡旋流道产生旋转气旋，让雾滴呈龙卷风式锥形散射，适配复杂异形工件、沟槽、曲面涂覆。
核心特点：旋转气流可将雾滴送入工件凹槽、垂直侧壁、微细结构内部，完美解决死角漏涂、涂层不均问题；喷幅介于聚拢型与宽喷型之间，通用性极强。
适用场景：半导体晶圆镀膜、带微结构精密器件、钙钛矿电池、异形零部件功能性涂层喷涂。

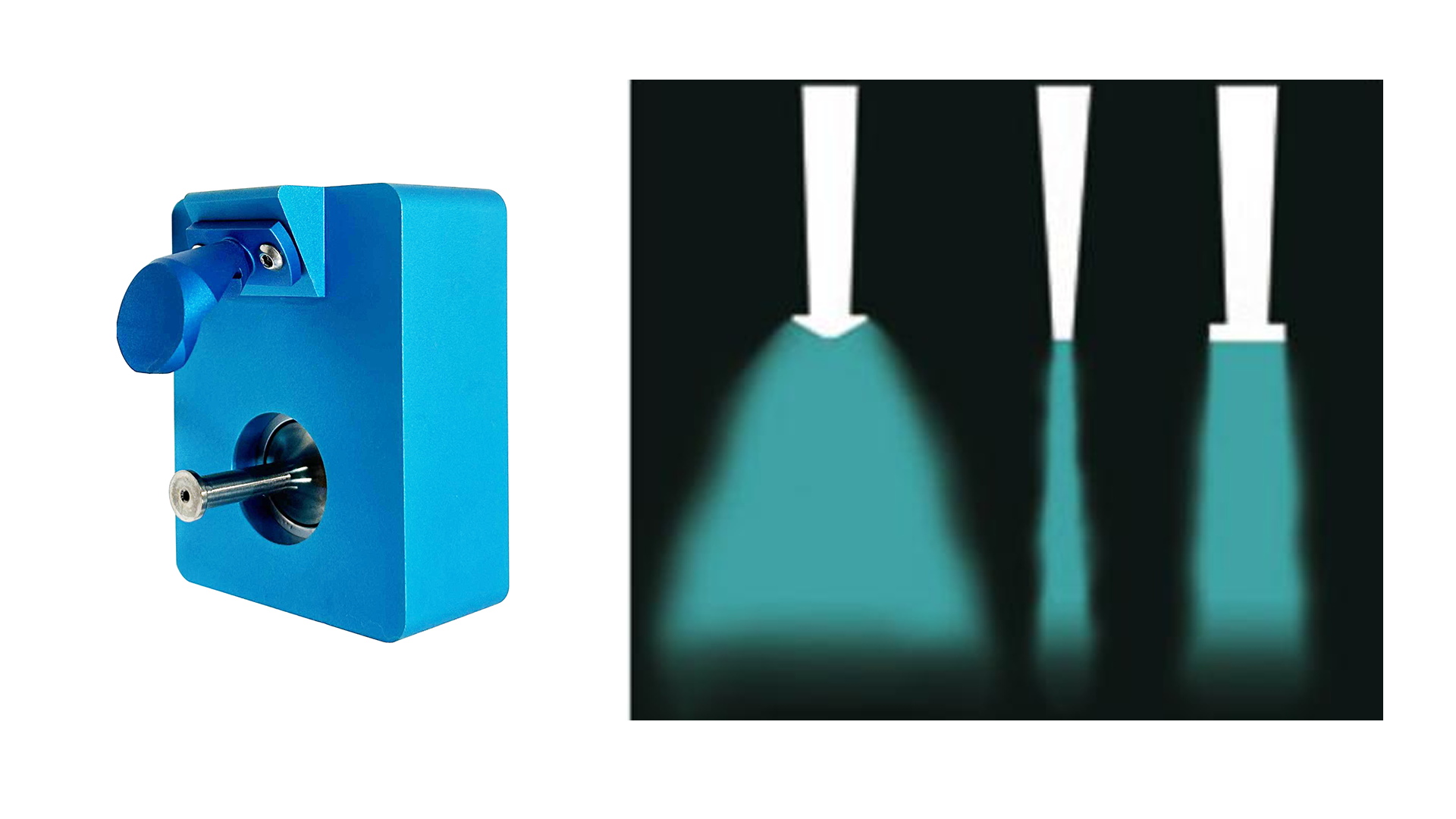

核心作用：宽喷式超声波喷嘴通过特殊的流道设计改变雾化的方向，使超声雾化后的液雾呈扇形喷射同时向下喷涂。由于宽喷超声波喷嘴的喷涂宽度较宽，所以主要适用于各种中、大面积的喷涂应用。单次喷涂覆盖大面积区域，适配规模化连续生产。
核心特点：依托横向展开气流拓宽喷幅，喷涂均匀性优异；支持多喷嘴并排拼接，可无限拓宽喷涂宽度，生产效率极高，是大面积量产的主力喷嘴。
适用场景：光电玻璃增透膜、光伏薄膜涂层、燃料电池MEA大面积涂覆、卷对卷无纺布喷涂、大面积光刻胶涂布等量产场景。

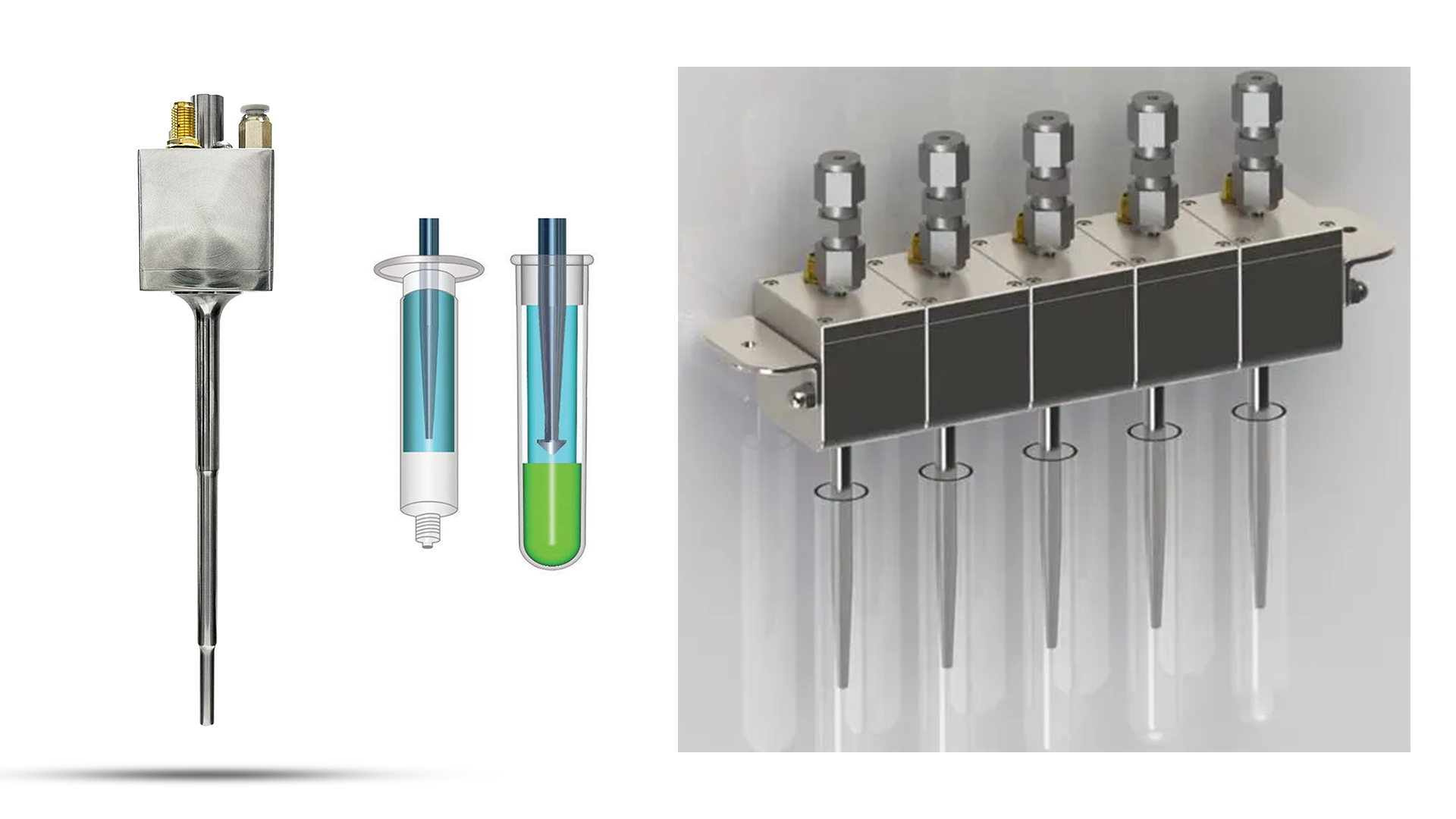

核心作用：延长的喷嘴可以达到渗透狭窄的空间进行喷涂的效果，可深入深孔、管道、密闭腔体内部，完成内壁全方位喷涂。
核心特点：专属加长结构适配狭小纵深空间，杆身自带冷却设计，可保护换能器不受高温、工况影响，喷涂无死角。
适用场景：各类管道内壁防腐/功能涂层、设备反应腔内壁镀膜、小型密闭容器内表面喷涂，如采血管等。

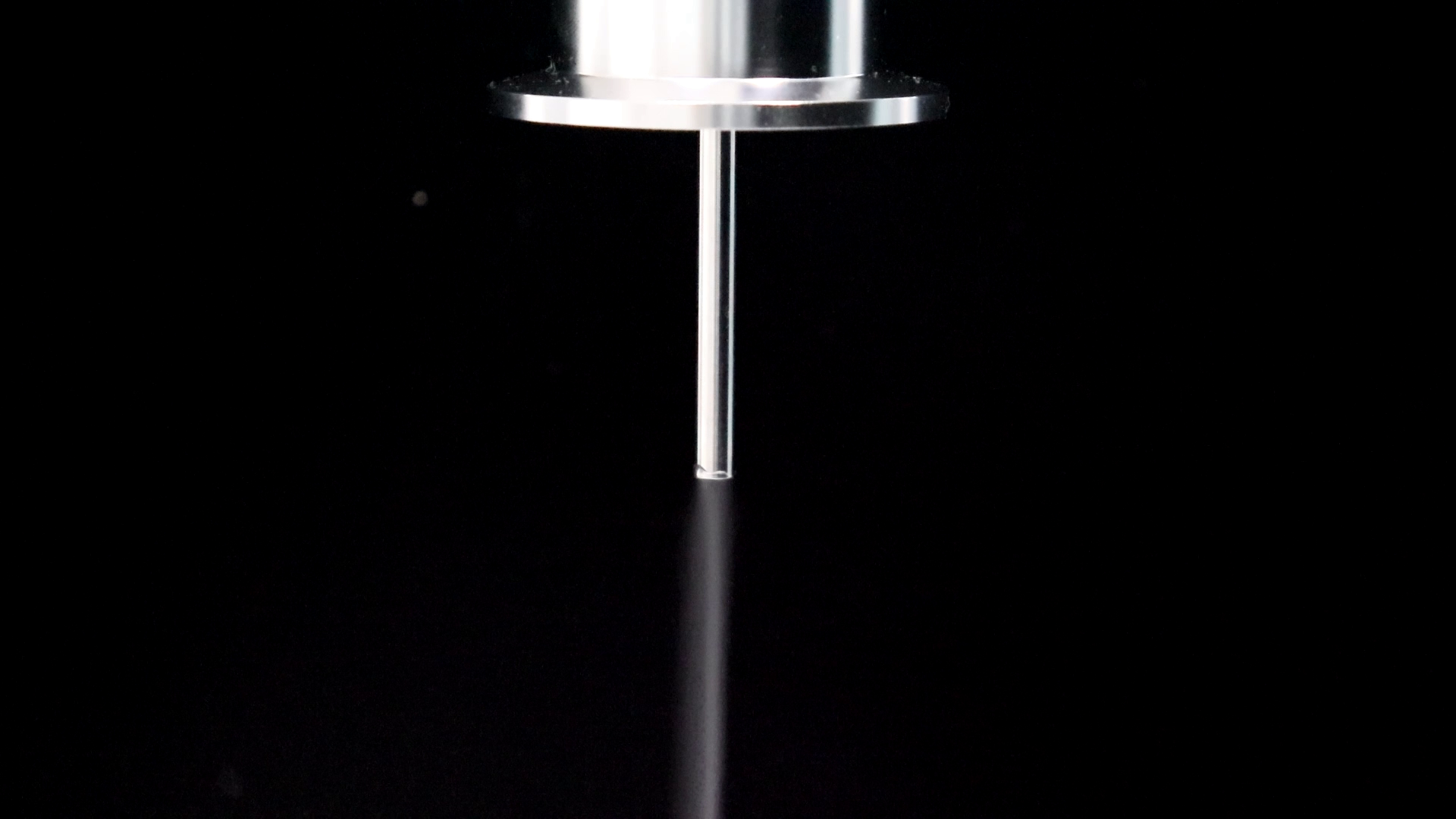

核心作用：输出极窄线状喷雾，实现准确线条式喷涂、轨迹式涂覆加工。
核心特点：雾束规整纤细，喷涂线条清晰、边缘整齐，无扩散、无晕染，定位精度极高。
适用场景：电池电极引线喷涂、窄带导电涂层、精密功能性划线、微电路涂层制备。
外置型喷嘴

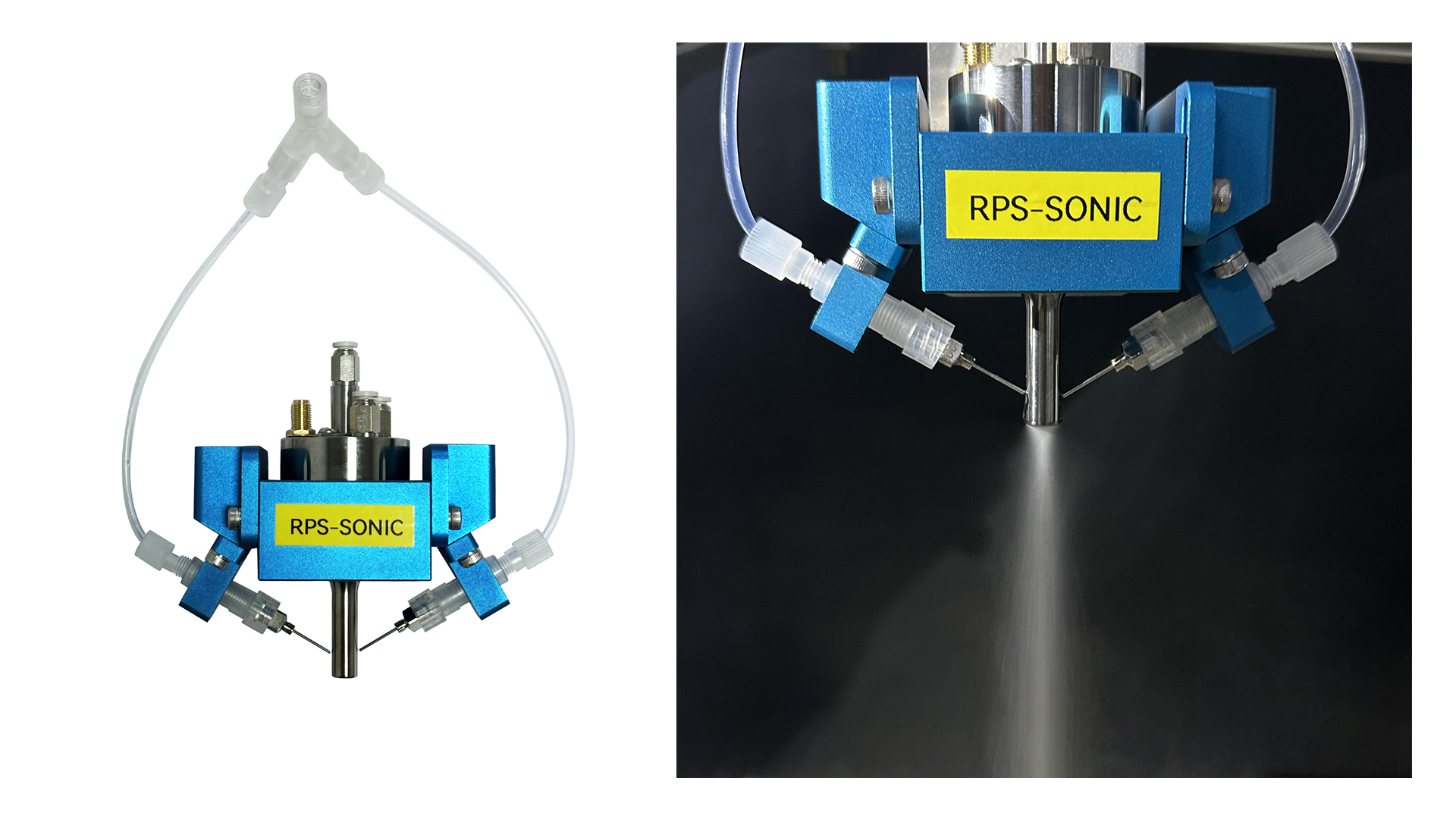

①外置供液型
核心作用：区别于传统中心内供液结构，采用外侧独立管路供液、中心通气的外混式设计，雾化过程不经过超声喷嘴内部，液体直接从外部输送到超声喷嘴内。解决高颗粒、易沉淀、易堵料浆料的持续喷涂难题，适配长时间连续量产工况。
核心特点：无中心细小供液孔，从根源解决颗粒堵塞、结晶堵嘴问题，适配含粉体、填料、研磨颗粒的复杂浆料；继承超声波低速雾化优势，过喷少、材料利用率高，涂层均匀性稳定。
适用场景：催化浆料、石墨烯浆料、研磨抛光液、悬浮液喷涂；长时间连续自动化量产生产线、易结晶易沉淀药液喷涂场景。

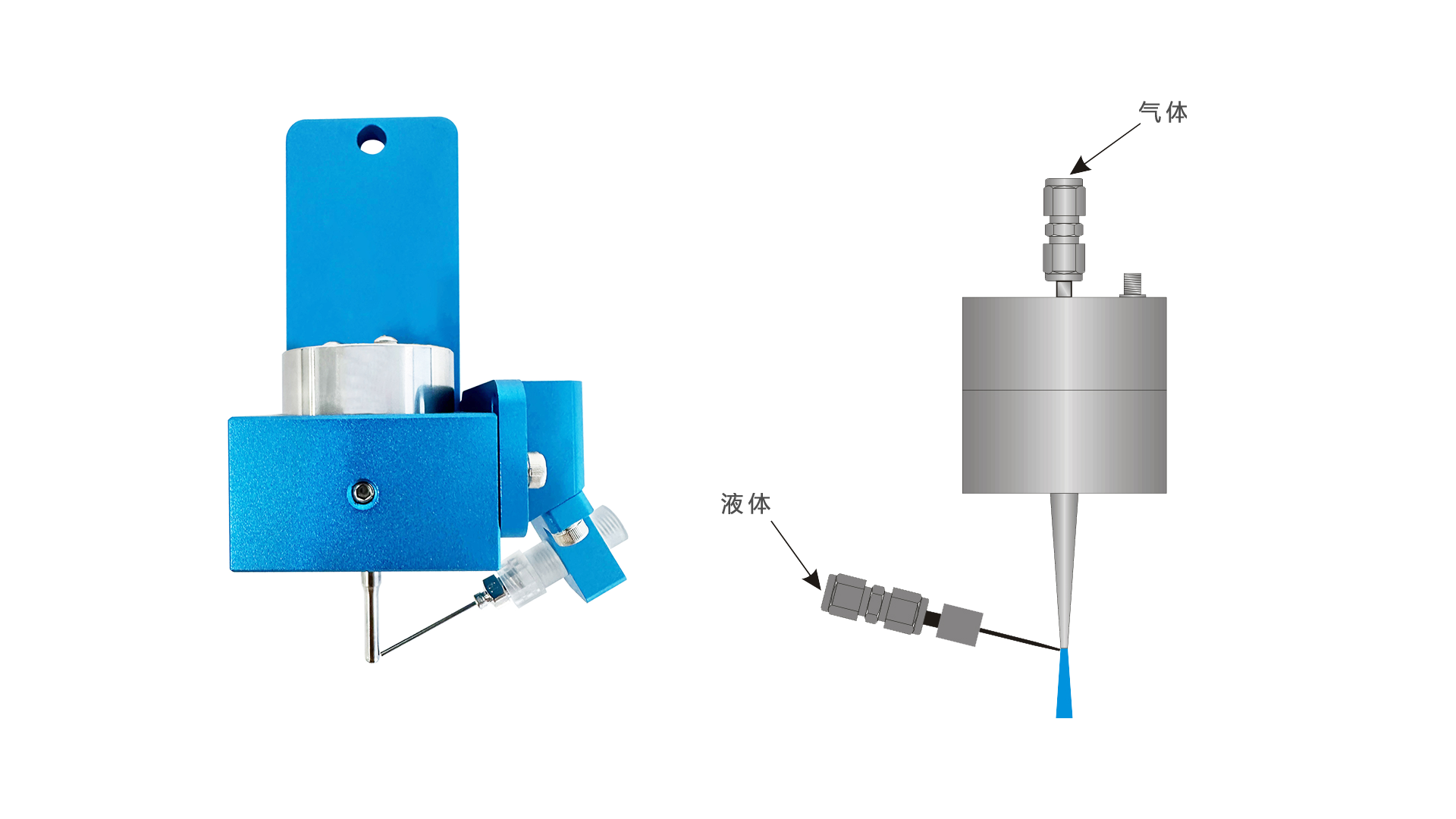

②外置微型
核心作用：微超声雾化喷嘴是专为极小的喷雾面积和流量设计。它利用超声波雾化技术和独特的液体和空气供应方式，实现更小的喷雾面积和更精确的流量。
核心特点：多通道配置允许同时雾化多达两种液体，雾化均匀，喷雾均匀度达95%以上。
适用场景：由于其极小的喷雾宽度和更精确的流量，微超声雾化喷嘴主要适用于各种小面积喷涂应用。
环抛型喷嘴
核心作用：输出中空环形雾幕，适配环形区域全覆盖涂覆，可配合化学机械抛光工艺，实现抛光液、研磨液、保护液的均匀环形供料与涂覆，杜绝中心积液、边缘漏涂问题。
核心特点：雾型为规整中空环形，内外径间距均匀，无中心雾团堆积；雾滴低速柔和，不会冲击精密薄片、光学镜面造成划痕、偏移；环形喷幅可按需微调，适配不同尺寸晶圆、环形工件；涂层环形厚薄一致性极高，均匀性更高，适配精密环抛工艺；继承超声波喷嘴无高压雾化、不易堵孔、浆料利用率高的核心优势，适配研磨颗粒浆料、粘稠抛光液。
适用场景：半导体晶圆环抛涂液、光学玻璃/透镜环形镀膜、精密镜片化学机械抛光（CMP）辅助供料、环形器件功能性涂层、薄片类环形区域精密涂覆。

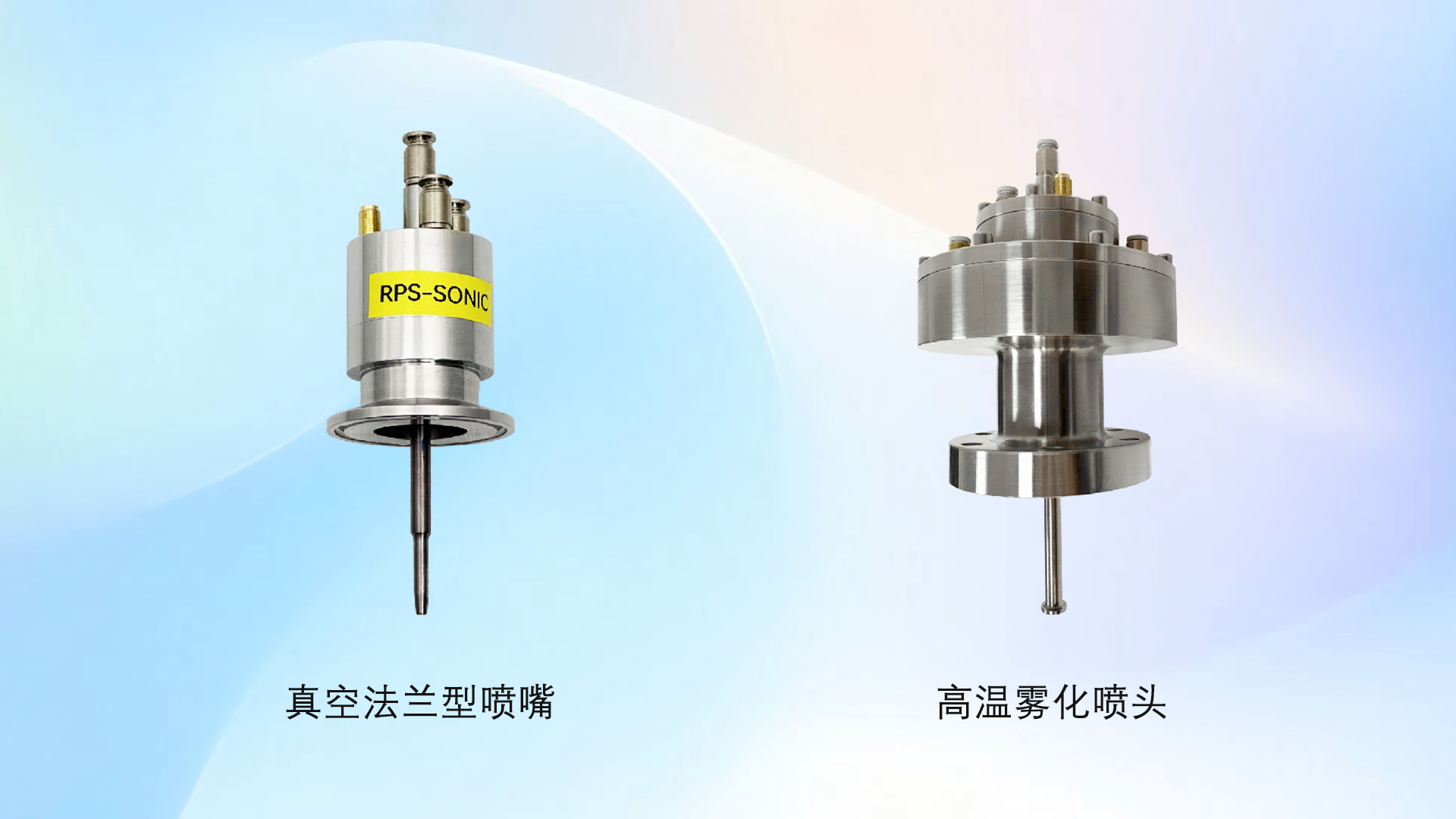

喷嘴通过法兰与真空室连接，保证真空环境的密封性。设备运行时，压电换能器接收来自超声波发生器的高频电能，产生高频振动，并将振动传递到喷嘴顶部，使接触喷嘴表面的液体受高频振动破碎成细小的液滴，形成雾化效果。
根据客户及设备应用需求，可定做水冷或气冷形雾化喷头。有效降低炉内热量传导，确保雾化头正常使用。通常适用一些高温制粉，高温裂解，实时干燥，高温涂层等应用场景。
相同外形的喷嘴，不同振动频率会直接改变雾滴粒径、适配流量和涂层效果，是选型的核心参考指标。
雾滴粒径偏大，可适配高粘度、高固含浆料，支持大流量喷涂，成膜速度快，适合制备厚涂层。缺点是无法做超轻薄纳米薄膜。
适配场景：催化剂厚涂层、工业加湿、大流量防护涂层喷涂。
平衡了雾滴细度、喷涂流量和成膜均匀性，综合性能更优、通用性更强，是绝大多数精密喷涂场景的优选。
适配场景：燃料电池MEA、光伏涂层、光刻胶、助焊剂、常规功能性薄膜喷涂。
可产生超细雾滴，能够制备纳米级超薄均匀薄膜，涂层平整细腻。但对液体洁净度、粘度要求高，喷涂流量偏小。
适配场景：纳米墨水镀膜、光学超薄功能膜、高精度精密器件薄层涂覆。
不同于传统高压喷涂依靠压力雾化、易堵孔、过喷严重、材料浪费大的短板，超声波雾化核心优势突出：依靠高频振动实现液体雾化，无微小喷孔、不易堵塞，雾滴粒径均匀、飞行速度低、过喷量极少，大大提升浆料利用率，适配贵重药液、纳米浆料、超薄涂层的精密涂覆需求。该技术凭借其高效的材料利用率、低雾化压力、精确的液体控制和对复杂几何形状的适应性，在各种精密涂层工艺中展现出优越性能。
杭州功律超声波设备有限公司作为一家拥有完善的研发、生产、销售服务体系的技术型公司，公司的超声工程师和机械工程师能够根据客户需求、设备作业情况，生产出适用频率、合适喷嘴、不同功能的雾化设备。同时，我们的设备适用于电子元件、燃料电池、太阳能电池、半导体、医疗器械和工业涂层等不同领域。公司在超声焊接（塑料焊接、无纺布焊接）、超声波水处理（超声波石墨烯分散、超声波乳化、超声混合、超声萃取，超声波均质）、超声波切割（食品切割，无纺布切割，塑料切割，橡胶切割）、超声波核心器件等等也有相应的设备产品，帮助客户的超声在使用中尽可能地发挥其应有的功效。
超声波雾化的成膜均匀性、良率、材料利用率，核心不仅仅在于设备参数，也在于喷嘴选型与工艺匹配度。
不同结构喷嘴对应不同的喷涂区域与工件结构。高、中、低不同频率，决定了雾滴粗细与涂层厚度。结合自身工件形态、涂层要求、浆料特性选型，才能发挥出超声波雾化喷涂“均匀、精密、省料、不堵孔”的核心优势。
