Low-E 真空玻璃镀锡在汽车行业中的应用

Low-E 真空玻璃 = 两片钢化玻璃 + Low-E 低辐射膜 + 真空薄层

车载 Low-E 真空玻璃核心优势：Low-E 膜抑制辐射传热，真空层消除气体传导传热，二者结合实现超强隔热、降噪，解决新能源全景天幕暴晒升温、空调耗电高痛点。曲面车载钢化 Low-E 玻璃不能承受 400℃以上高温封接，因此低温金属钎焊 + 边缘选择性镀锡成为主流高端技术路线。

一、镀锡工艺在车载 Low-E 真空玻璃各部位具体应用

1. 玻璃封边区：曲面边缘选择性超声波镀锡（最核心应用）

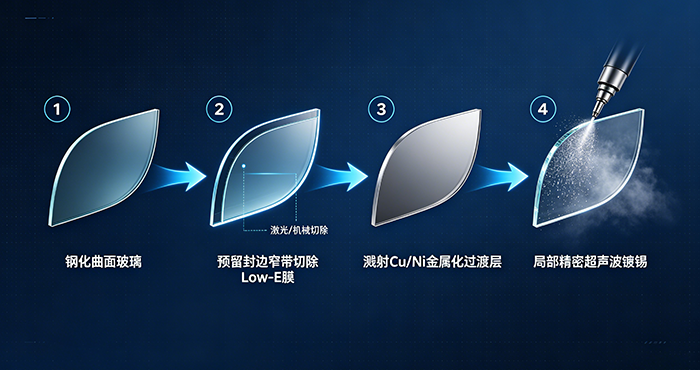

工艺流程： 钢化曲面玻璃 → 预留封边窄带区域切除 Low-E 膜（膜层不能参与焊接）→ 溅射 Cu/Ni 金属化过渡层 → 局部精密超声波镀锡。 作用： ① 锡层作为中间过渡层，让低温锡基焊料充分润湿金属化层，形成无孔隙气密封缝； ② 封接温度 180～260℃，低温工艺不会损伤 Low-E 薄膜光学性能，同时避免钢化玻璃应力衰减自爆； ③ 无助焊剂工艺，无化学残留物释放气体，防止真空腔体内部气体累积造成真空失效，保护 Low-E 膜长期不被污染。

关键工艺要求：窄带选择性镀锡，严格控制镀锡宽度，减少边缘金属热桥，避免削弱 Low-E 整体隔热效果。

2.防止不锈钢氧化产气，避免氧化微粒污染真空侧 Low-E 膜表面，保证长期光学稳定。

真空玻璃抽气铜管、金属封口堵头预镀锡： 抽气完成后低温锡焊永 久封堵抽气孔；提升钎焊密封性，防止铜材氧化生成铜绿污染真空腔与 Low-E 膜。新一代无尾一体化金属封接 Low-E 真空玻璃，一体化封接配件全部采用预镀锡处理。

3. 多功能集成 Low-E 真空玻璃电极端子镀锡

搭载电加热除雾、PDLC 电控调光的 Low-E 真空前挡风 / 天幕： 引出电极、汇流金属端子表面镀锡，实现低温气密钎焊引出线路；防止端子氧化，同时杜绝焊接高温灼伤 Low-E 薄膜。

二、典型汽车应用场景与研发案例

现状：车载 Low-E 真空玻璃整体处于试制、小批量验证阶段，大规模量产车型较少；镀锡配套金属封接方案定位高端路线。

1.

新能源汽车全景 Low-E 真空天幕（主力应用方向） 福耀、信义玻璃开发曲面 Low-E 真空天幕样品，采用边缘选择性超声波镀锡 + 金属钎焊封边，供给蔚来、理想、阿维塔等高端纯电车型前瞻项目。 痛点解决方案： 普通中空 Low-E 天幕隔热不足；玻璃粉高温封边会破坏曲面钢化玻璃 + 损伤 Low-E 膜；镀锡低温封接完美规避两大缺陷。目标取消车内遮阳帘，实现轻量化。

2.

高端纯电轿车 Low-E 真空前挡风玻璃研发项目 双层 Low-E 真空前挡，兼顾隔音、隔热、防红外辐射；使用镀锡金属封接工艺，解决传统夹层玻璃降噪瓶颈，面向旗舰行政车型。

3.

房车、高端观光客车 Low-E 真空侧窗（小批量落地） 长途房车使用曲面 Low-E 真空玻璃窗，镀锡封边结构抵抗持续颠簸、大幅温差，保障长期气密性，维持 Low-E 膜隔热效能。

三、镀锡工艺配套 Low-E 车载真空玻璃的优势与痛点

✅优势

1.工艺温度低，完整保留 Low-E 薄膜光学、隔热性能；

2.气密焊缝寿命更长，匹配整车 10～15 年使用周期，长期稳定发挥 Low-E 辐射阻隔作用；

3.自动化连续生产，生产节拍优于玻璃粉高温封接；

4.无残留污染物，不会造成 Low-E 膜面雾化、失透。

❌现存短板

1.成本偏高：曲面选择性镀锡设备投入大、锡原料价格波动，仅适用于高端车型；

2.工艺管控严苛：镀锡位置、厚度控制精度要求高，一旦锡层溢出会遮挡透光区域，破坏 Low-E 外观；

3.金属封边存在边缘热桥，需要搭配窄幅镀锡结构优化隔热；

四、行业应用前景

1.中长期需求向好

双碳背景下新能源车企持续降低空调能耗、提升座舱舒适性，Low-E + 真空复合结构玻璃是天幕升级核心方向。随着曲面钢化 Low-E 真空玻璃产业化提速，超声波选择性镀锡作为低温金属封边必备工艺，市场增量稳定上升。

2.市场分层格局

高端豪华新能源车型：优先采用【Low-E 真空玻璃 + 镀锡金属钎焊封边】；

经济型乘用车：继续使用玻璃粉封边 Low-E 真空玻璃或普通中空 Low-E 玻璃，两条路线长期共存。

以上就是杭州功律超声波设备有限公司为大家带来的，关于Low-E 真空玻璃镀锡在汽车行业中的应用的文章，希望对大家有所帮助，想要了解更多相关资讯的小伙伴们可以关注我们哦。

想了解更多关于超声波镀锡设备的信息吗？-------》》》点击  杭州功律超声波设备有限公司  了解更多超声波镀锡设备的相关信息！
