汽车门板超声波焊接的原理与优势分析

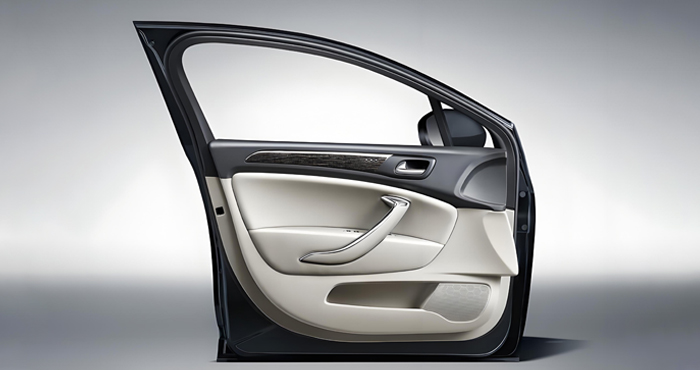

汽车门板是一个复杂的部件，通常由多种材料（如ABS、PP、PET等塑料）和多个零件（面板、骨架、地图袋、扶手、装饰条等）组成。超声波焊接作为一种高效的连接工艺，在此领域具有非常显著的优势。

什么特别适合汽车门板？

汽车门板通常由ABS、PP、PET等热塑性塑料制成，这些材料是超声波焊接的理想材料。它们具有良好的传振性和热塑性。通过精心设计的焊头和焊接线（Energy Director，一种引导能量集中的三角形凸起结构），可以精确控制熔化和连接区域，从而在看不见的内部实现高强度、高美观度的连接，完美满足汽车部件对强度、外观、效率和可靠性的极 致要求。

简单来说，超声波焊接就像是为塑料零件准备的、“无声的”高速精密“缝合术”，通过内部的分子融合将它们牢牢变成一个整体。

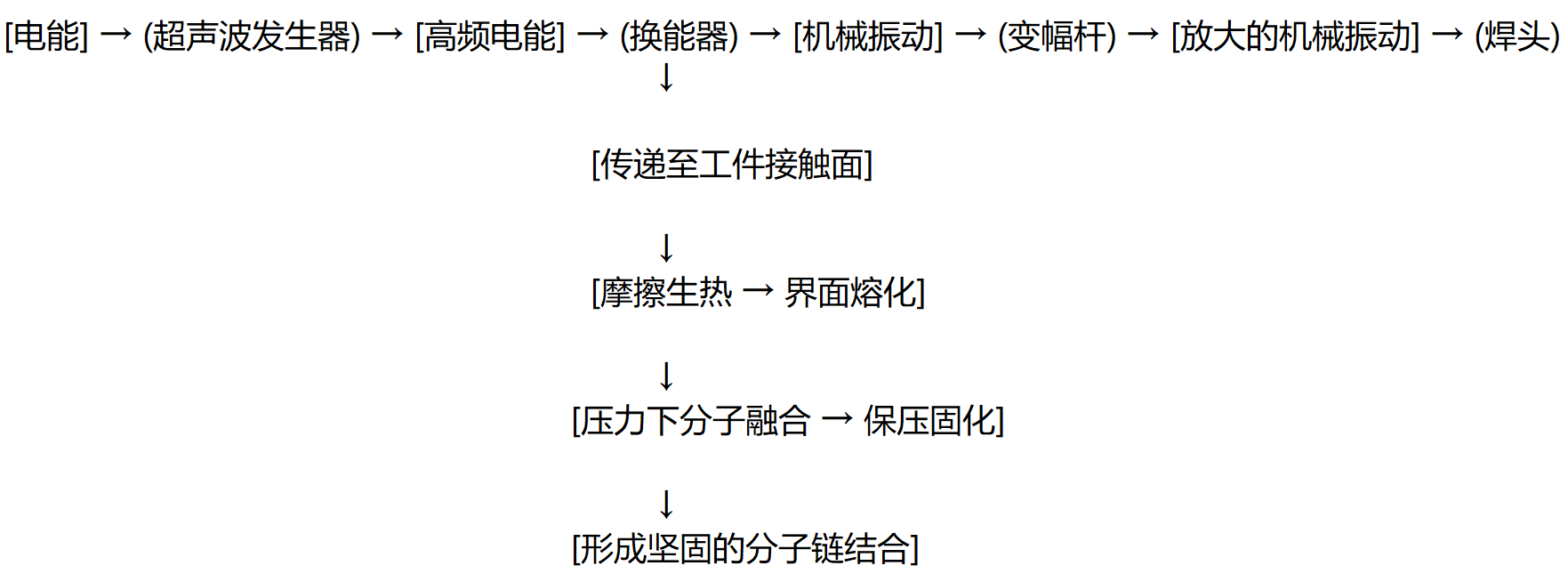

超声波焊接的原理本质上是一种通过高频机械振动产生内摩擦热，使热塑性塑料局部熔化从而实现分子间融合的连接技术。这个过程非常迅速且精确。

核心组成部分

超声波发生器：将标准的50/60Hz工频电流转换成20kHz、30kHz或40kHz的高频电能。

换能器：也称为“声头”或“振动子”，其核心是压电陶瓷片。它将发生器输送来的高频电能转换成高频机械振动（即超声波）。

变幅杆：连接在换能器之上，其作用是将换能器产生的振动振幅进行放大，以达到焊接所需的幅度。

焊头：这是直接接触产品的部件。它将变幅杆传递过来的机械振动能量定向、高效地传递到待焊工件的特定区域。焊头需要根据产品形状精确设计。

底模：用于支撑和固定工件，确保产品在焊接压力下不会移位，并为焊头提供反作用力。

以下是其核心优势的详细分解：

1. 高效节能，生产效率高

焊接速度快：一个完整的焊接周期通常在0.5到1.5秒之间，远远快于胶粘（需要固化时间）或机械紧固（逐个拧螺丝）。

即时成型：焊件无需冷却定型，焊后即可进行下道工序或包装处理，极大地缩短了生产节拍，适合汽车行业的大规模流水线作业。

能耗极低：超声波焊接利用高频振动摩擦生热，能量只集中在焊接区域，耗电量仅为传统焊接或加热工艺的一小部分。

2. 连接强度高，产品质量稳定

分子级融合：超声波焊接是在压力下使塑料接触面分子剧烈运动并相互扩散，形成分子链间的融合。这创造了一个与母材强度非常接近的均匀焊接区，强度远高于普通胶粘。

密封性好：形成的焊接缝可以实现气密或水密的密封效果，这对于门板上需要防尘防水的部位（如地图袋、扬声器孔盖）非常重要。

无应力集中：与螺钉连接相比，它避免了因钻孔导致的应力集中问题，产品结构完整性更好。

3. 美观洁净，无需额外处理

无痕外观：焊接过程在内部完成，产品外部通常看不到任何焊斑、螺丝孔或胶水痕迹，保证了门板外观的光滑、整洁和高 级感。

无杂质引入：整个过程不需要添加任何辅助材料，如粘合剂、溶剂、紧固件或耗材（如焊条），避免了因胶水老化、溢出、或化学残留带来的问题（如白化、异味）。

4. 高度的自动化和过程控制

易于集成：超声波焊接设备非常适合集成到自动化生产线和机械手中，实现无人化操作，保证了生产的一致性和可靠性。

精确可控：现代超声波焊机可以通过能量、时间、距离或功率等多种模式进行控制，并能实时监控每一次焊接的参数（如最终距离、能量、峰值功率），确保每个产品的质量。如有不良品，系统可自动识别并剔除，满足汽车工业对质量的严苛追溯要求。

5. 环保与成本效益

环境友好：无有毒烟雾或化学溶剂挥发（某些塑料除外，需抽风处理），为工人创造了更好的工作环境，也符合日益严格的环保法规。

综合成本低：

材料成本：省去了胶水、螺丝、垫圈等辅料的成本。

管理成本：省去了辅料的采购、仓储和管理流程。

人工成本：自动化程度高，减少了人工操作。

后期维护成本：连接点不会像胶水那样老化，也不会像螺丝那样可能松动产生异响，产品寿命周期内的可靠性更高。

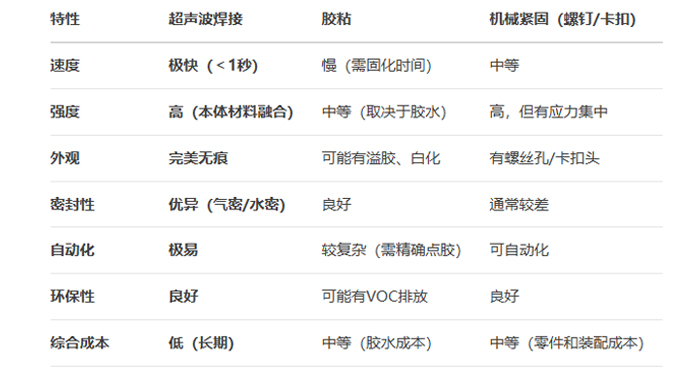

与传统工艺的对比总结：

在汽车门板上的具体应用示例：

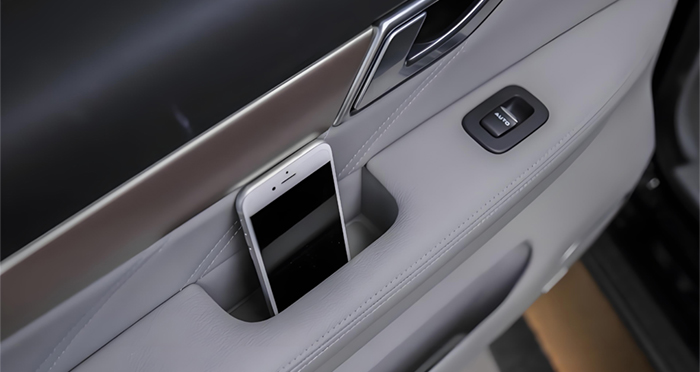

地图袋（储物格）：将袋体无缝焊接在门板内侧。

扶手基座：与门板骨架的坚固连接。

装饰条/饰板：将表面饰板与底层基材固定，表面无任何损伤。

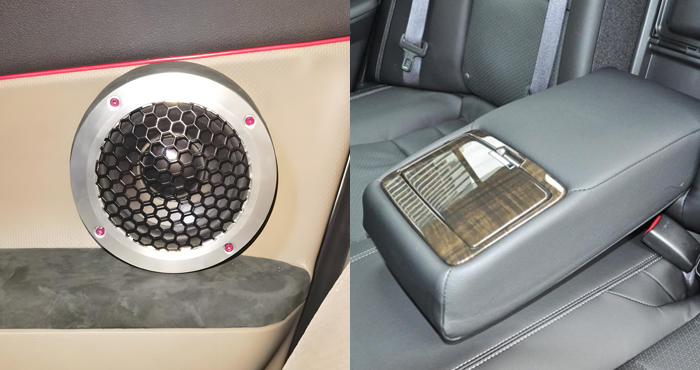

扬声器格栅：焊接固定并保证网孔畅通。

门板骨架与蒙皮：在某些设计中，用于将塑料蒙皮焊接在骨架结构上。

总结来说，超声波焊接技术为汽车门板的制造提供了高效、坚固、美观、环保且易于质量控制的解决方案，完美契合了现代汽车工业对生产效率、产品质量和轻量化设计的高要求，已成为该领域不可或缺的关键工艺之一。
